産業機器や自動化設備の分野において、流体の安定供給と確実な開閉制御は、設備の信頼 性や生産性を左右する重要な要素です。その中でも「ピストンバルブ」は、直線運動する ピストン機構によって流体を制御するバルブとして、空圧・油圧・各種配管ラインで広く 使用されています。
本稿では、産業用ピストンバルブの基礎知識から構造、動作原理、メリット・デメリット 、 そして流体制御における重要性までを体系的に解説します。

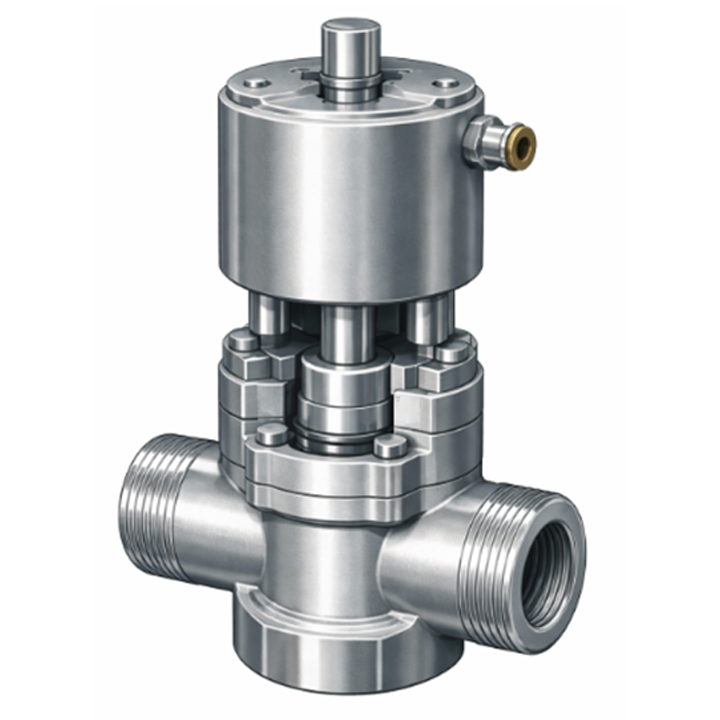

産業用ピストンバルブとは？基礎知識

ピストンバルブ（Piston Valve）とは、円筒状のピストン（摺動体）が軸方向に移動することで流路を開閉・制御するバルブです。
主に空気、ガス、蒸気、水、油などの流体を対象に、確実な遮断や安定した開閉動作を目的として使用されます。
ボールバルブが回転運動で開閉するのに対し、ピストンバルブは直線運動で流路を制御する点が特長です。構造上、比較的高圧環境や頻繁な開閉動作にも対応しやすいバルブとして位置付けられます。

産業用ピストンバルブの特徴

ピストンバルブには以下のような特徴があります。

• 確実な開閉動作
  ピストンがシート部に押し付けられることで、安定した遮断性能を発揮します。繰り返し動作に強く、自動化ラインに適しています。
• 高圧環境への対応
  構造が堅牢で、シール部を適切に設計することで比較的高圧流体にも対応可能です。
• 直線運動による安定制御
  回転機構ではなく軸方向の摺動機構であるため、動作が安定しやすく、制御系との組み合わせが容易です。
• エア駆動との親和性
  空圧アクチュエータと組み合わせた構造が一般的で、自動化設備への組み込みがしやすい特長があります。
• 比較的コンパクトな設計
  同等の遮断性能を持つ他方式と比較して、装置組み込みがしやすいサイズ設計が可能です。

産業用ピストンバルブの構造

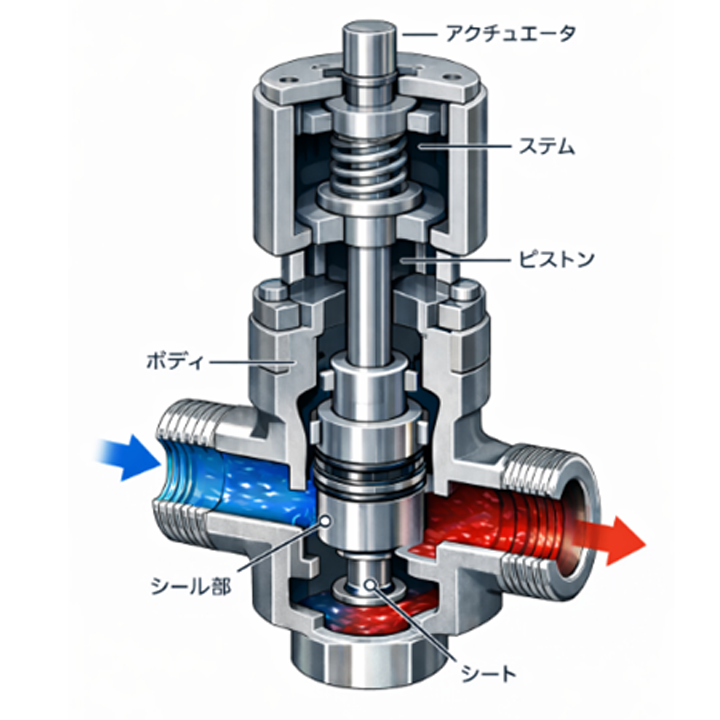

ピストンバルブの基本構造は、以下の要素で構成されます。

• ボディ（本体）：流体が通過するハウジング部
• ピストン：円筒状の摺動体
• シート：ピストンが接触して流路を遮断する部分
• ステム：ピストンに駆動力を伝達する軸
• シール部（Oリング等）：内部漏れ・外部漏れを防止
• アクチュエータ／操作部：駆動源

ポイントとなるのは「ピストンとシール構造」です。
ピストン外周やシート部に設けられたシールによって、流体を確実に遮断します。このシール性能がバルブ性能を左右します。

産業用ピストンバルブ動作メカニズム

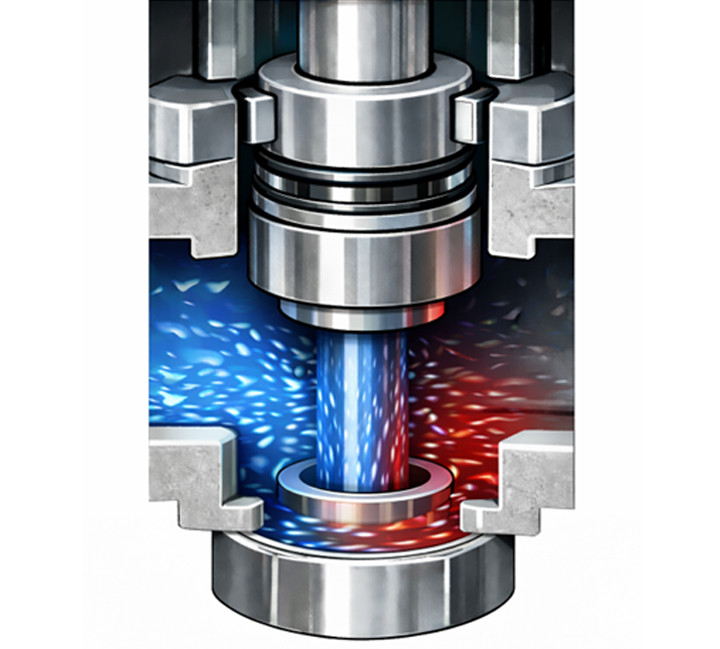

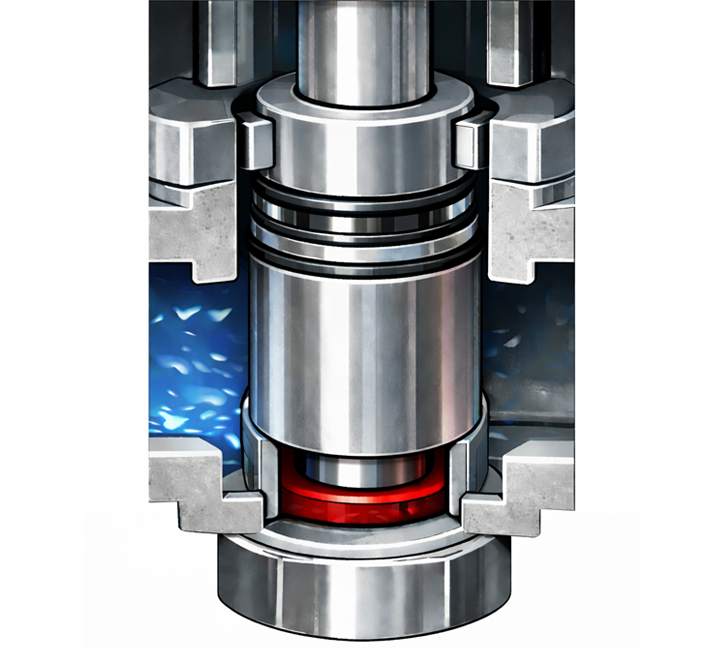

一般的な産業用ピストンバルブの動作メカニズムとしては、アクチュエータや操作部によりステムが直線的に移動することにより、ステムと連結されたピストンが軸方向に往復運動します。 ピストンが下降し、シール部がボディ内のシート部に密着することで、流路が閉止し、ピストンが上昇し、シール部がシートから離れることで流路が開放されます。ピストンの開度はストローク調整などで調整することが一般的です。 ピストン外周や先端部にはOリングやパッキンなどのシール材が設けられており、このシール部によって流体を確実に遮断します。

流量は、ピストンのストローク量に応じて形成される「流路開口断面積」によって決まります。ただし本来の用途は精密な絞り制御ではなく、確実な開閉（オン・オフ制御）です。

ニードルバルブのような微細な隙間制御には適していませんが、比較的大きな開口面積を確保できるため、中〜大流量域での安定した制御に向いています。

産業用ピストンバルブのメリット

産業用ピストンバルブのメリットとしては以下があります。

• 高い耐久性
  繰り返し開閉に強く、自動機ラインでの連続使用に適しています。
• 高圧対応が可能
  適切な設計により、高圧空気や蒸気ラインにも使用可能です。
• 構造が比較的単純
  基本原理が明確で、保守や部品交換も比較的容易です。

特に「頻繁に開閉する工程」や「圧力の高いライン」においてメリットが発揮されます。

産業用ピストンバルブのデメリット

産業用ピストンバルブには以下のようなデメリットもあります。

• シール部の摩耗
  Oリングやパッキンなどのシール部は消耗品であり、定期的な交換が必要です。
• 微小流量制御には不向き
  精密な流量調整を主目的とする用途には適していません。
• スラリー・固形分流体には制限がある
  摺動部に異物が入り込むと摩耗や作動不良の原因になります。

用途に応じて、ニードルバルブやダイアフラムバルブとの比較検討が必要です。
特に使用圧力・開閉頻度・流体性状を踏まえた選定が重要になります。

メリット		デメリット
高耐久性	繰り返し開閉に強く、自動機ラインでの連続使用に最適	シール部の摩耗	シール部は消耗品で、定期的な交換が必要
高圧対応	適切な設計により、高圧空気や蒸気ラインに使用可能	微小流量制御	精密な流量調整を主目的とする用途には不向き
単純構造	基本原理が明確で、保守や部品交換も比較的容易	固形分流の制限	摺動部に異物が入りむと摩耗や作動不良の原因

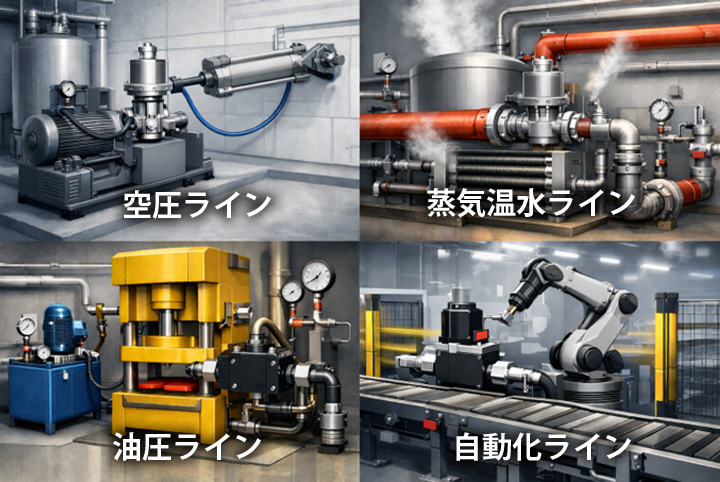

産業用ピストンバルブが活用される場面

産業用途では、以下のような場面で活用されています。

・空圧ラインの開閉制御

シリンダー駆動用エアの供給・遮断制御。設備の応答性向上。

・蒸気・温水ライン

加熱工程における流体遮断用途。

・油圧補助ライン

作動油の供給制御や圧力系統の切替。

・自動化設備のインターロック制御

工程間の確実な流体遮断。

「確実に止める」「素早く切り替える」という要求に応える機構として、ピストンバルブは重要な役割を担っています。

流体制御におけるピストンバルブの重要性

製造業において、流体の確実な開閉は安全性と工程安定の基盤です。 特に以下の観点でピストンバルブは重要な存在です。

• 工程の安定化
  迅速かつ確実な遮断により、設備動作のばらつきを抑制します。
• 安全性の確保
  高圧流体の確実な遮断は、設備事故防止に直結します。
• 自動化との親和性
  空圧・電動アクチュエータとの組み合わせにより自動制御を実現します。

流体制御は単なる開閉操作ではなく、設備の信頼性設計そのものです。
ピストンバルブは、その中核を担うシンプルかつ堅牢な制御デバイスと言えます。

ピストンバルブとは、円筒状のピストンが直線運動することで流体を開閉・制御する産業用バルブです。 その特長は、確実な遮断性能、高い応答性、繰り返し動作への耐久性にあります。空圧ラインや蒸気ラインなど、産業設備の基幹部分で広く活用されています。
一方で、微小流量制御や固形分を含む流体には制約があるため、使用条件を踏まえた適切な選定が不可欠です。
今後も自動化・高速化が進む製造現場において、産業用ピストンバルブは「確実に止める」ための基本デバイスとして重要な役割を担い続けるでしょう。
流体を確実に遮断することは、工程を守ること。
その信頼性をシンプルな構造で支えているのが、ピストンバルブなのです。
