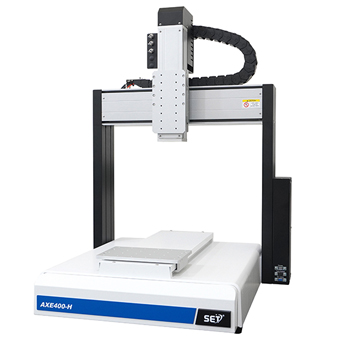

AXELIA AXE-Hシリーズ
卓上ロボット最高クラスの高可搬仕様ロボット
AXE-Hシリーズはツール側が高可搬仕様となっている高剛性卓上ロボットです。ティーチングペンダントを使用してのダイレクトティーチングが可能で、専用のＰＣソフトでオフラインでのティーチング編集も可能です。
- ツール可搬重量20㎏の高可搬仕様
- 2液ディスペンサなどの高質量ツールの搭載に最適
- ティーチングペンダントでダイレクトティーチ
- 専用PCソフトでのオフラインティーチング
- ニードル位置補正ツールを搭載可能（オプション）
AXE-Hシリーズ 製品仕様
| AXE300-H | AXE400-H | AXE600-H | ||
|---|---|---|---|---|
| 項目 | 軸数 | 3軸 | 3軸 | 3軸 |
| 動作範囲 | X・Y 軸 | 300 / 300 | 400/400 | 600/500 |
| Z 軸 | 150mm | 150mm | 150mm | |
| 最大可搬質量 | X 軸 (ツール側) | 20KG | 20KG | 20KG |
| Y 軸 (ワーク側) | 10KG | 10KG | 10KG | |
| 最高速度 (PTP駆動) | X 軸 | 800mm/sec | 800mm/sec | 800mm/sec |
| Y 軸 | 800mm/sec | 800mm/sec | 800mm/sec | |
| Z 軸 | 320 mm/sec | 320mm/sec | 320mm/sec | |
| 繰り返し精度 | X, Y, Z 軸 | ± 0.008mm | ||
| 補間 | ３D補間・３D円弧補間 | |||
| 駆動制御 | PTP/CP | |||
| 駆動方式 | X・Y軸 | ステッピングモータ／ボールねじ | ||
| Z軸 | ステッピングモータ（ブレーキ）／ボールねじ | |||
| メモリー容量 | SDカード | 1～999プログラム 1～1000ポイント |
||
| 外部入出力 | 入力32点/出力32点 | |||
| 外部通信I/O | 32（イン）/32（アウト） | |||
| ノズル検出システム | 光学式（オプション） | |||
| 電源 | 自動切替AC100-240V 50/60Hz | |||
| 動作温度 | 温度/湿度 | 10～40℃/20～90%(結露なきこと) | ||
