55ccシリンジ容量以上の液剤塗布作業に適用 カートリッジシステム
ディスペンサーSDPシリーズと組合わせて 安定した点塗布、線塗布が行えます。 カートリッジ外容器は、最大0.69Mpaまでの耐圧性があります。 また、カートリッジ以上の容量を必要とする場合は、タンク+バルブ吐出システムをご選定下さい。

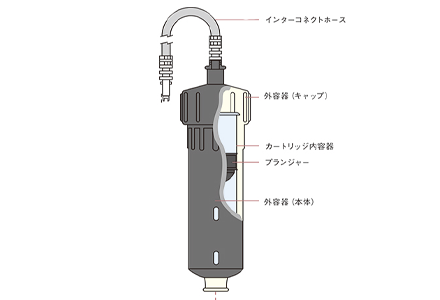

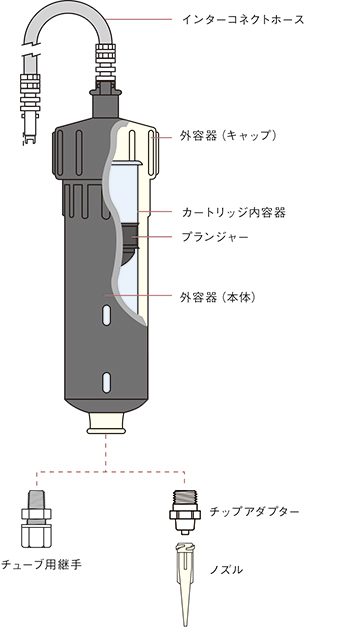

カートリッジパーツ類
| 種 類 | 75cc（2.5oz） | 180cc（6oz） | 360cc（12oz） | 600cc（20oz） | 910cc（32oz） | 入数 | |
|---|---|---|---|---|---|---|---|
| カートリッジ内容器 | 5190C | 5192C | 5194C | 3704 | 3705 | 10 | |
| プランジャー | 標準（黒） | 5196 | − | 10 | |||
| ワイパータイプ（半透明） | 5196WP-LD | 3709 | 10 | ||||
| スカートタイプ（半透明） | 5196PRS | − | 10 | ||||
| エンドキャップ | A605 | 3703 | 10 | ||||
| 先端キャップ | 5192RT | 10 | |||||
| 外容器 | キャップ | SAR65R | SAR95R | SAR3700CAP | 1 | ||
| キャップ用ガスケット | 560066 | SAR95G | SC40222（Oリング） | 1 | |||
| 本体 | SAR90R | SAR92R | SAR94R | SAR3720R | SAR3732R | 1 | |
| インターコネクトホース | ST10 | 1 | |||||
| チップアダプター | SF86 | 1 | |||||
カートリッジ用ノズル
| 品番 | 長さ × 吐出部口径 | 個/パック |
|---|---|---|
| SN80 | 63.5mm×φ3.2mm | 10 |
| SN81 | 63.5mm×φ1.6mm | 10 |
| SN82 | 101.6mm×φ1.6mm | 10 |
| SN83 | 101.6mm×φ0.8mm | 10 |
