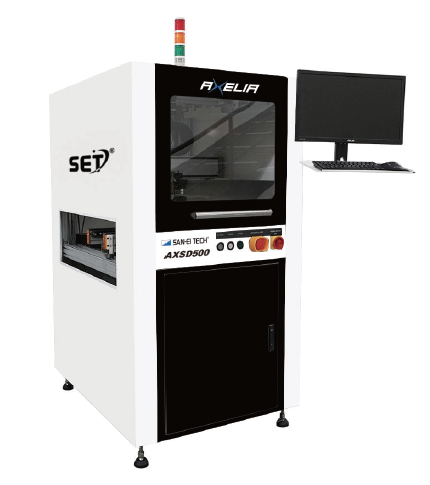

高度な塗布動作を簡単操作で実現できる インラインタイプのディスペンスマシン AXELIA AXSD500
AXSD500は、インライン対応の自動化ディスペンス装置として設計された先進モデルです。直感的な画面操作により、従来手間のかかった塗布プログラムの作成を簡略化。
画像認識や高さセンサーを活用した位置・高さ補正に加え、基本的な検査機能も搭載し、多用途な塗布作業を効率化します。
- すぐに実用可能なオールインワンモデル
- 高精度バルブを用途に合わせて搭載可能
- 最新塗布ソフトFluid Magic で感覚的な操作
- サーボモータ採用で正確な動作を実現
- カメラでティーチングから認識まで可能（オプション）
- 高さ検知センサー搭載可能（オプション）
- ニードル位置補正ユニット搭載可能（オプション）
製品仕様
| 標準仕様 | |||||
|---|---|---|---|---|---|
| 寸法：L×W×H | 840×1090×1610mm (シグナルタワー含まず) | ||||
| 重量 | 360kg | ||||
| 軸数 | 3軸 (X,Y,Z) | ||||
| 軸動力 | サーボモーター | ||||
| X,Y移動速度 | 1-500mm/sec | ||||
| 位置決め精度 | ±0.01mm | ||||
| X.Y.Z可動範囲 | 450×500×100mm ※Mサイズ基板に対応 | ||||
| 塗布エリア | 370×400mm | ||||
| 最大バルブ数 | １バルブ | ||||
| 搭載バルブ | SV70、SV91CD、SV51、SV35DA、SV91、SV97MS* | ||||
| コンベア | 電動可変タイプ （可変幅50～510mm） | ||||
| 搬送方向 | 左→右 | ||||
| パスライン調整範囲 | 880～965mm（最大915～965㎜） | ||||
| ワーク高さ（最大） | 100mm | ||||
| カメラ機能 | 検査用UVライト＆LED照明 | ||||
| カメラ機能 | ティーチング機能、位置補正機能、簡易検査機能* | ||||
| 高さ検知機能 | レーザーハイトセンサー* | ||||
| エアー仕様 | φ8ホース・0.6Mpa（最大入力圧） | ||||
| 電源電圧 | AC200～240V（単相） | ||||
*オプション
