安定した基板供給でラインを止めず、 連続生産と省人化をスマートに支える 基板ローダー ローダー AXELIA AXLD220
AXLD220は、上段2・下段2のマガジン構成により、基板を連続的に生産ラインへ供給。シリンダー押し出し方式とタッチスクリーン操作を採用し、安定した基板供給によって後工程へのスムーズな搬送と連続生産を支えます。
- 上段2台、下段２台のマガジン構成
- 電動コンベア幅調整
- タッチスクリーン操作
- レシピ登録機能
- 自動コンベア幅調整機能
- Ｍサイズ基板対応
- 最小80mm×50ｍｍの基板に対応

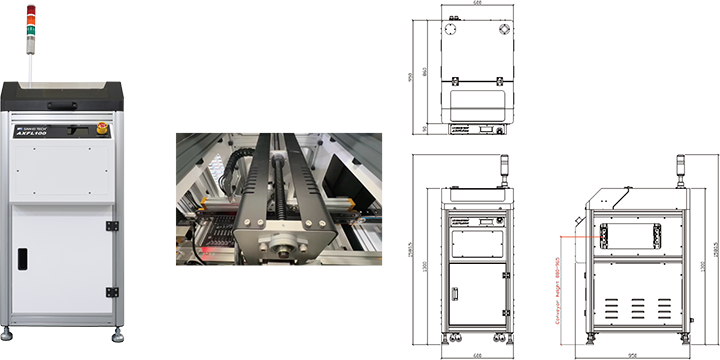

装置概要・装置外観寸法

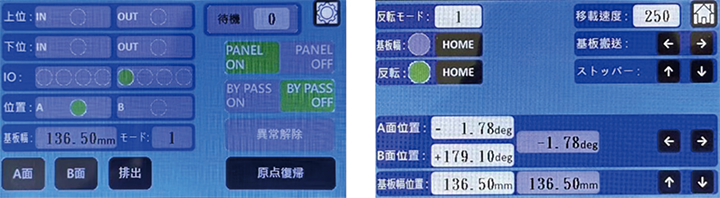

操作インターフェース
AXELIAインラインラインナップ
製品仕様
| 標準仕様 | |||||
|---|---|---|---|---|---|
| 基板サイズ | 最小：80×50 mm 最大：330×250 mm | ||||
| マガジンサイズ：L×W×H | 320×355×565 mm | ||||
| マガジン搭載数 | 上2・下2 | ||||
| コンベア高さ | 880～965 mm | ||||
| 基板供給方法 | シリンダー押し出し式 | ||||
| 機械寸法：L×W×H | 665×1380×1217 mm （シグナルライトは含まず） | ||||
| 幅調整 | マニュアル調整 | ||||
| 操作 | タッチスクリーン | ||||
| 電源 | 単相200-240 VAC 50/60 Hz | ||||
| 消費電力 | 550W | ||||
| エア供給 | 4～6 kg/cm² | ||||
