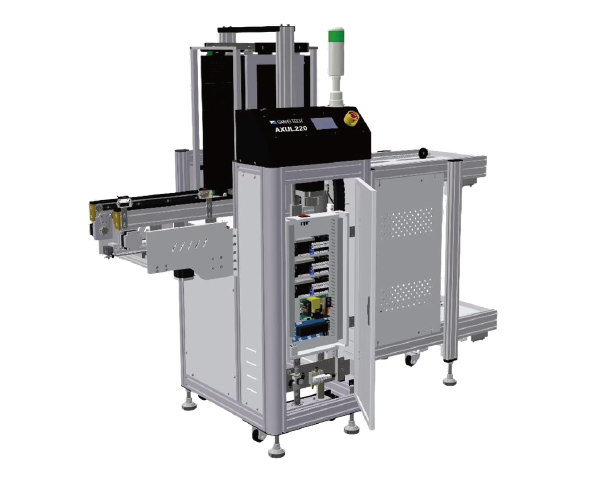

完成基板を確実かつスムーズに回収し、 連続生産の安定稼働と省人化を支える 搬出システム アンローダー AXELIA AXUL220
AXUL220は、コーティング工程を終えた基板をマガジンへ自動収納するアンローダーです。上段2・下段2のマガジン構成、空圧プッシャー、電動コンベア幅調整を備え、連続生産における搬出・収納作業の省人化と安定したライン運用に貢献します。
- 上段2台、下段２台のマガジン構成
- 電動コンベア幅調整
- タッチスクリーン操作
- レシピ登録機能
- 自動コンベア幅調整機能
- Ｍサイズ基板対応
- 最小80mm×50ｍｍの基板に対応

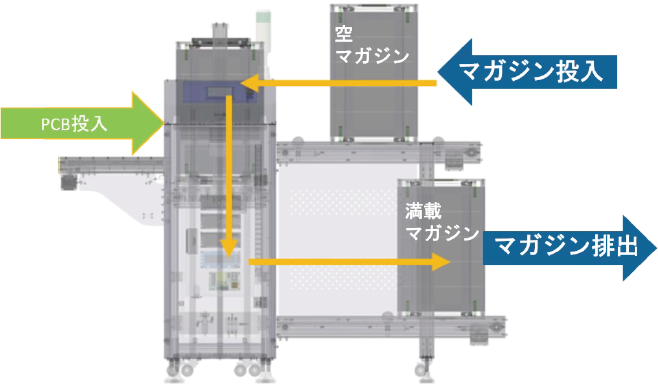

動作概要

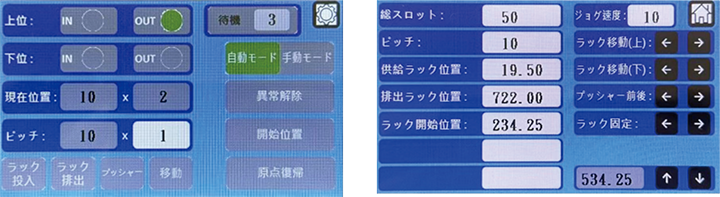

操作インターフェース
AXELIAインラインラインナップ
製品仕様
| 標準仕様 | |||||
|---|---|---|---|---|---|
| 基板サイズ | 最小：80×50 mm 最大：330×250 mm | ||||
| マガジンサイズ：L×W×H | 320×355×565 mm | ||||
| マガジン搭載数 | 上2・下2 | ||||
| コンベア高さ | 880～965 mm | ||||
| 基板収納方法 | エアシリンダー | ||||
| 機械寸法：L×W×H | 665×1803×1216 mm （シグナルライトは含まず） | ||||
| コンベヤ幅調整 | 電動調整 | ||||
| 操作インターフェース | タッチスクリーン | ||||
| 電源 | 単相200-240 VAC 50/60 Hz | ||||
| 消費電力 | 550W | ||||
| エア供給 | 4～6 kg/cm² | ||||
