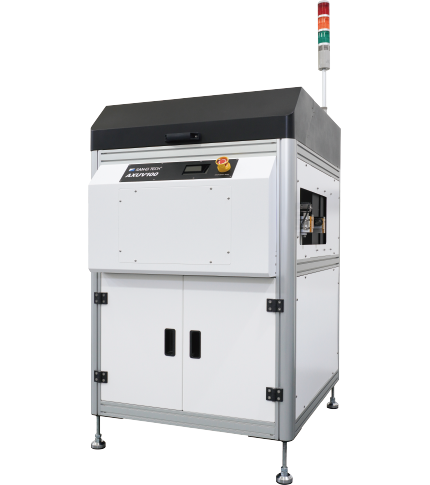

ワークに合わせてUV照射条件を自在に調整し、安定した硬化品質とインライン生産を効率よく実現 UVコンベア硬化システム AXELIA AXUV100
AXUV100は、UV硬化型コーティング剤に対応したインライン硬化システムです。UVランプの高さを電動で調整でき、電動幅調整コンベア、インターロックシャッター、UVランプコントローラーを一体化。ワークに応じた照射条件を設定し、安定したUV硬化工程の構築をサポートします。
- インラインでの熱風乾燥に対応
- 高出力UV-LEDランプ採用
- UVランプ高さを電動調整
- 電動可変式コンベアユニット
- インターロックシャッター
- レシピ機能搭載
- タッチスクリーン操作
製品仕様
| 標準仕様 | |||||
|---|---|---|---|---|---|
| 基板サイズ | 最小：80×50 mm 最大：330×250 mm | ||||
| 基板厚さ | 0.4〜3.0mm | ||||
| コンベア高さ | 880〜965 mm | ||||
| 機械寸法：L×W×H | 1090×840×1520 mm （シグナルライトは含まず） | ||||
| コンベヤ幅調整 | 電動調整 | ||||
| 操作インターフェース | タッチスクリーン | ||||
| UV照射機 | UV-LED（365±5nm) | ||||
| UV有効サイズ（1ヘッド） | 50mm×30ｍｍ | ||||
| UVヘッド搭載数 | 4灯 | ||||
| 電源 | 単相200-240 VAC 50/60 Hz | ||||
| 消費電力 | 400W | ||||
ワークに合わせて乾燥条件を自在に調整
安定した仕上がりをインラインで実現

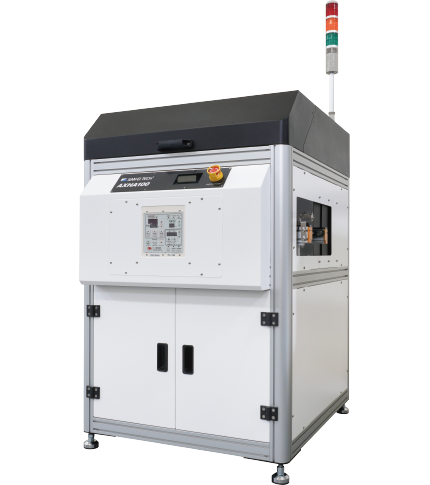

熱風乾燥コンベヤシステム AXELIA AXHA100
AXHA100は、コーティング後の基板をインラインで熱風乾燥するシステムです。コンベア幅と熱風吹出口の高さをプログラムで調整でき、ワークに応じた乾燥条件を設定可能。安定した乾燥工程とライン運用をサポートします。
- インラインでの熱風乾燥に対応
- 熱風ノズル高さの電動調整
- 電動可変式コンベアユニット
- センサー付き熱風フード搭載
- 熱風分配BOX搭載
- タッチスクリーン操作
製品仕様
| 標準仕様 | |||||
|---|---|---|---|---|---|
| 基板サイズ | 最小：80×50 mm 最大：330×250 mm | ||||
| 基板厚さ | 0.4〜3.0mm | ||||
| コンベア高さ | 880〜965 mm | ||||
| 機械寸法：L×W×H | 1132×840×1520 mm （シグナルライトは含まず） | ||||
| コンベヤ幅調整 | 電動調整 | ||||
| 設定温度 | 室温～50℃ | ||||
| 操作インターフェース | タッチスクリーン | ||||
| 電源 | 三相 220 VAC 50/60 Hz | ||||
| 消費電力 | 400W | ||||

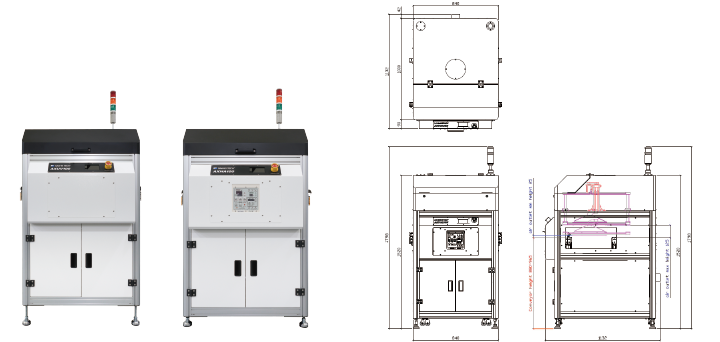

装置概要・装置外観寸法

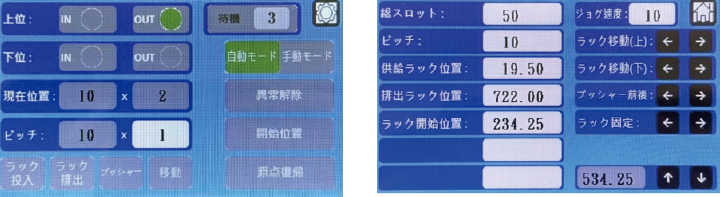

タッチスクリーン
AXELIAインラインラインナップ
