微小塗布用ノズル
Line up

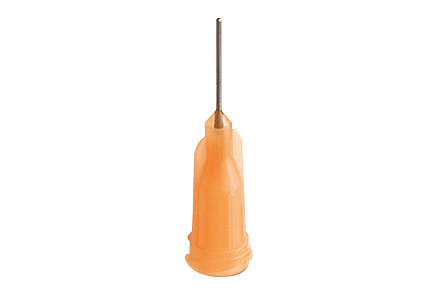

シャンファードニードルノズル 微小塗布用ノズル
針部先端がくさび型に精密加工され、液剤との付着面積を最小にします より安定した微量塗布が可能
| ゲージ | 針長 | カラー | 本数／箱 | |||
|---|---|---|---|---|---|---|
| 6.4mm | 7.0mm | 9.5mm | 12.7mm | |||
| 23 | - | - | - | SH23CH-B | オレンジ | 50 |
| 25 | - | - | - | SH25CH-B | レッド | 50 |
| 27 | SH27-0.25CH-B | - | - | - | クリアー | 25 |
| 30 | - | - | SH30CH-B | - | レッド | 25 |
| 33 | - | SH33CH-B | - | - | クリアー | 25 |
標準材質：ポリエチレン 硬質材質：ポリプロピレン
安全に関するお知らせ
精密ノズル
高精度加工の一体形状で塗布が安定
| 型番 | 内径（mm） | 外形（mm） |
|---|---|---|
| SPN-40 | 0.40 | 0.50 |
| SPN-35 | 0.35 | 0.45 |
| SPN-30 | 0.30 | 0.40 |
| SPN-25 | 0.25 | 0.35 |
| SPN-20 | 0.20 | 0.30 |
| SPN-15 | 0.15 | 0.25 |
| SPN-10 | 0.10 | 0.20 |
最小内径0.10mmより製作可能 発注単位：1本 材質：SUS303 針元：２条ネジ
安全に関するお知らせ
関連ソリューションRelated Solutions
自動車・自動車部品
セラミック製超微量塗布用ノズル
針元二条ネジ仕様。シリンジに確実に装着し高い気密性を保持。ノズル内径0.005mmより5μ毎に製作可能
発注単位：1本 材質：針元／SUS スペーサ（針元と針の間）／SUS 針／セラミック（ジルコニア） 針元：２条ネジ
