業界別塗布事例

車載基板では、コネクタや電子部品の固定、振動対策、補強接着などを目的として、シリコーン接着剤を必要箇所へ安定して塗布する工程があります。車載用途では、振動・温度変化・長期使用環境に対応するため、接着剤の塗布量や塗布位置のばらつきを抑えることが重要です。

しかし、シリコーン接着剤は中～高粘度であるため、塗布停止時に液剤がノズル先端へ残りやすく、液ダレや糸引きが発生しやすい材料です。これにより、塗布形状の乱れ、周辺部品への付着、外観不良につながる場合がありました。

また、連続塗布工程では、吐出量のばらつきやシール部の摩耗により、安定した塗布品質を維持することが課題となっていました。

• 高粘度シリコーン特有の液ダレ・糸引き
  シリコーン接着剤は粘度が高く、塗布終了後も液剤がノズル先端に残留しやすい傾向があります。液ダレや糸引きが発生すると、塗布位置からのはみ出しや周辺部品への付着が起こり、外観品質や後工程に影響を与える可能性がありました。
• 電子部品固定部における塗布量ばらつき
  車載基板上の電子部品固定では、必要量の接着剤を安定して供給することが求められます。
  塗布量が不足すると固定力や補強効果が不十分となり、過剰に塗布すると周辺部品への付着や材料ロスにつながります。
• 連続運転時のメンテナンス性と安定性
  量産工程では、長時間にわたり安定した吐出を維持する必要があります。シール部の摩耗や吐出不安定が発生すると、メンテナンス頻度の増加や生産停止につながることがありました。

ピストンバルブ SV35DAを導入することで、中～高粘度シリコーン接着剤の安定塗布と液ダレ抑制を実現しました。

• サックバック機構による液ダレ抑制
  SV35DAはサックバック動作により、塗布終了時の液剤を確実にシャットオフします。高粘度シリコーン接着剤で発生しやすい液ダレや糸引きを抑え、塗布形状の安定化と外観品質向上を実現します。
• 電子部品固定部への安定塗布
  SV35DAは中～高粘度液剤に対応しており、シリコーン接着剤を必要箇所へ安定して塗布できます。部品固定や補強接着に必要な塗布量を再現性よく供給できるため、接着品質のばらつき低減と信頼性向上に貢献します。
• UHMWダイアフラムによる長寿命化
  シーリングヘッドにはUHMWダイアフラムを採用しており、長寿命運用が可能です。シール部の劣化を抑制し、メンテナンス頻度低減と安定生産に貢献します。

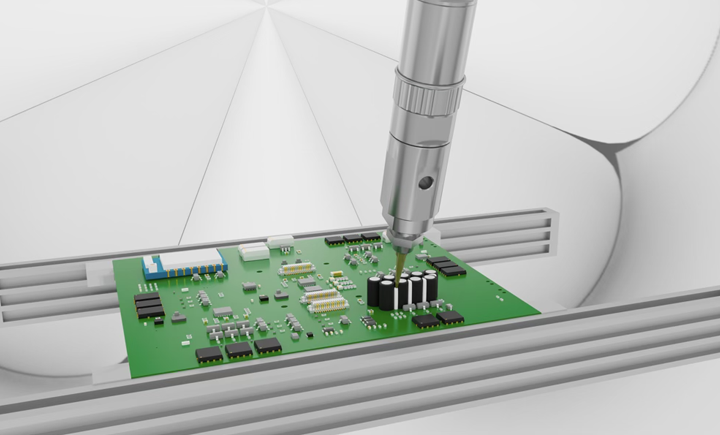

SV35DAによる車載基板上の電子部品固定用シリコーン接着剤塗布動画です。
中～高粘度液剤に対して、液ダレを抑えた安定塗布を実現しています。

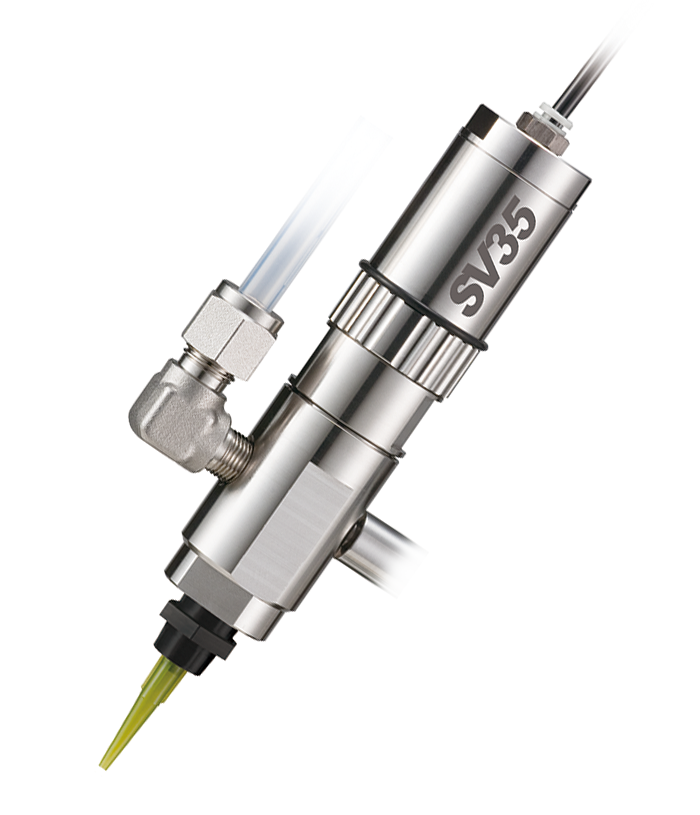

ピストンバルブ SV35DA

SV35DAは、車載基板上の電子部品固定や補強接着工程において、シリコーン接着剤を液ダレなく安定塗布できる中～高粘度液剤向けピストンバルブです。

• 車載基板工程における安定塗布
• シリコーン接着剤への高い適応性
• サックバック機構による液ダレ・糸引き抑制
• 電子部品固定部への高再現性塗布
• UHMWダイアフラムによる高耐久・長寿命化
