スマートフォンやタブレットなどの小型電子機器では、フレキシブル基板（FPC）への高精度な液剤塗布が求められます。これらの基板はデバイスの小型化に伴い、回路間のスペースが極めて狭く、高密度な実装構造を持っているため、従来の装置では以下のような課題が発生していました。

• 狭小スペースへの塗布制御が難しく、線幅が安定しない
  ノズルが部品間の隙間に入りきらず、線幅にばらつきが出たりすることで、絶縁不良や接触部の信頼性低下を招いていた。
• 塗布エッジのにじみや液垂れ、膜厚の不均一
  低粘度のシリコーン樹脂であっても、吐出制御が安定していないと線端部でふくらみが生じたり、隣接部品へ液剤が回り込むなどの不具合が発生しやすい。
• 手作業補正や検査工程の負担増
  不良発生率が高いことで、検査強化や再塗布対応が必要となり、生産ラインにおけるタクト遅延・工数増加・作業者負担増という悪循環が生まれていた。
• 製品品質のばらつきと歩留まりの低下
  塗布状態にバラつきがあることで、同一製品でも性能差が出てしまい、信頼性やユーザー満足度への影響が懸念されていた。

本工程に、高精度な容積移送式ディスペンサー「eco-PENシリーズ」を導入したことで、上記の課題が大きく改善されました。

• ±1%以内の高精度な吐出により、線幅・塗布量が均一化
  容積制御による定量吐出が可能となり、塗布の始点・終点においてもふくらみや細りがなく、シャープで安定した塗布線が形成できるようになった。
• 狭小部位でも安定した連続塗布を実現
  高密度部品間の隙間にも細径ノズルを正確に進入させ、スムーズな連続塗布が可能となったことで、リード部や配線部へのはみ出しが抑えられた。
  JETディスペンスで試したが、飛散（スプラッシュ）が起きて不具合が生じた。ノルで直接塗布出来るため不具合が無くなった。
• リワーク頻度が低減し、タクトタイムも短縮
  塗布のばらつきが解消されたことで再塗布がほぼ不要となり、検査工程の負担が軽減されたと同時に、作業全体の効率も大きく改善された。
• •製品信頼性と外観品質の向上
  線形・膜厚の均一性が確保されたことで、電気的絶縁性の安定と、仕上がり外観の均一化が実現。量産体制へのスムーズな移行も可能となった。

容積移送式高精度マイクロディスペンサー

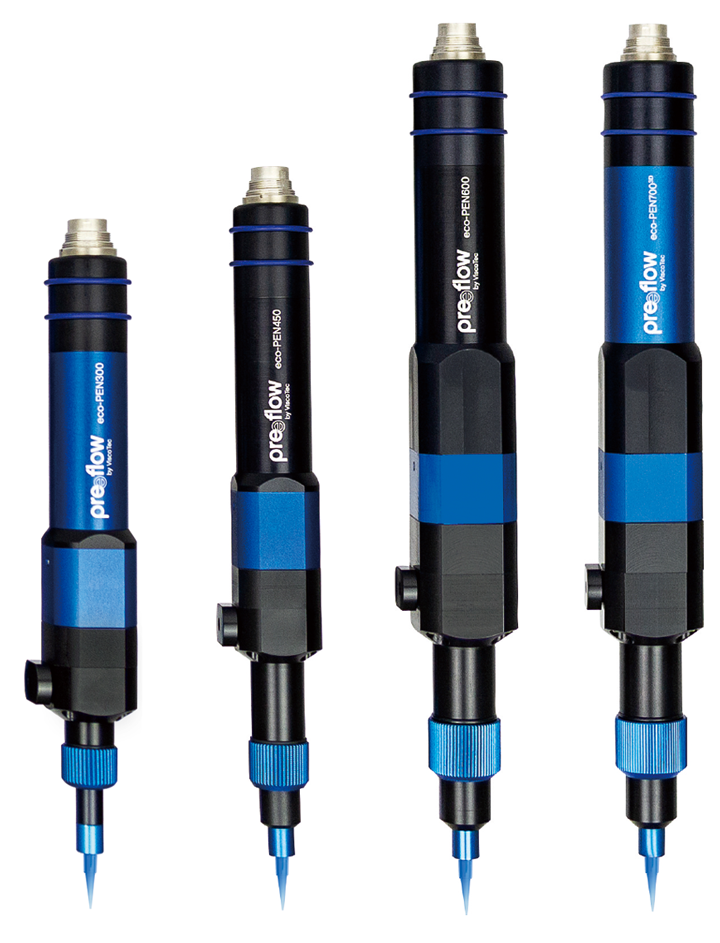

preeflow® eco-PEN300/450/600/700 3D

「均一」「高精度」「非脈動」を追求した容積制御式マイクロディスペンサースマートフォンやタブレットの微細FPC領域への塗布に最適で、繊細な線幅コントロールと液切れ性能に優れています。

• ±1%以内の高精度吐出により安定した線塗布を実現
• 脈動のない連続吐出で、吐出ムラ・膜厚不均一を徹底排除
• サックバック機能内蔵で、ノズル先端の液だれ・糸引きを最小限に
• ノズルヒーター対応により、温度変化による粘度変動にも柔軟に対応
• 吐出量（mL/min、g/min）設定可能で、製品仕様ごとの定量化に貢献

製品ページへ
