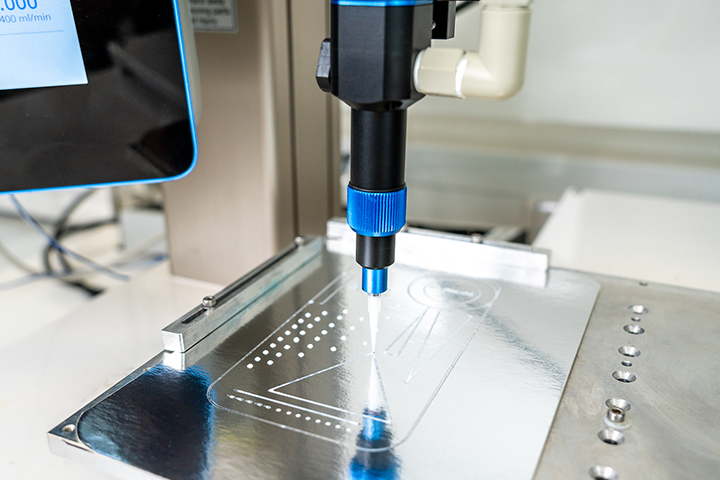

前回の記事では、定量塗布の基本的な考え方や重要性について解説しました。定量塗布は、「狙った量を、狙った位置に、同じ条件で繰り返し供給する」ための重要な技術であり、製品品質や生産安定性を支える重要な要素です。

しかし実際の製造現場では、「同じ条件で塗布しているはずなのに、吐出量が安定しない」といった課題が発生することがあります。

定量塗布では、単に液体を吐出するだけでは安定した品質は得られません。材料特性や吐出方式、さらには温度や圧力といったプロセス条件が複雑に影響し合うため、わずかな変化でも塗布量や塗布品質に差が生じます。安定した定量塗布を実現するためには、単一の要素だけでなく、工程全体を総合的に最適化する視点が重要です。

本記事では、定量塗布精度を左右する主な要素と、安定した塗布を実現するための基本的な考え方について解説します。

定量塗布の精度は、単一の要因だけで決まるものではありません。安定した塗布を実現するためには、「材料特性」「設備・吐出方式」「プロセス条件」の3つを総合的に管理する必要があります。

これらの要素はそれぞれ独立しているわけではなく、相互に影響し合うため、ひとつの条件変化が吐出品質全体に影響を及ぼす場合があります。

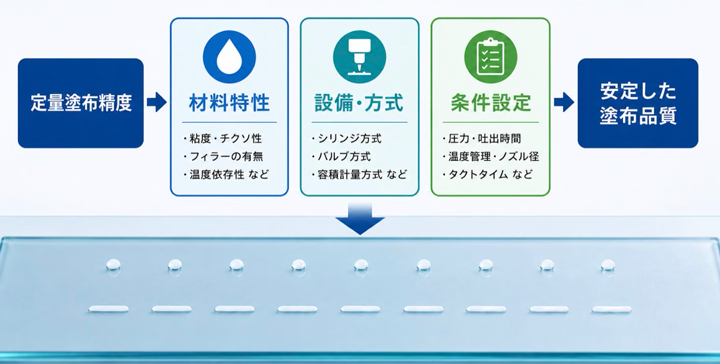

材料・設備・条件の最適化により、安定した定量塗布を実現

① 材料特性

まず重要となるのが材料特性です。

液剤の粘度やチキソ性、フィラーの有無、温度依存性などによって、吐出挙動は大きく変化します。例えば、同じ粘度帯の材料であっても、材料温度やロット差によって流動性が変化し、吐出量にばらつきが生じるケースがあります。

また、高粘度材料では圧力変動の影響を受けやすく、低粘度材料では液だれや飛散が発生しやすい傾向があります。さらに、フィラーを含む材料では沈降や分離が発生し、長時間運転時に吐出量が変化する場合もあります。

現場では「立ち上げ時は問題なかったが、数時間後に塗布量が変化した」「同じ条件なのにロット変更後に吐出が不安定になった」といった事例も少なくありません。

そのため、安定した定量塗布を行うためには、材料特性を十分に理解した上で条件設定を行うことが重要です。

② 設備・吐出方式

次に重要なのが、ディスペンサーの構成や吐出方式です。

定量ディスペンサーには、シリンジ方式、バルブ方式、容積計量方式などさまざまな方式があり、それぞれ制御原理や得意とする液剤、吐出量域、運用特性が異なります。

ここで重要なのは、「定量」に求められる精度は一律ではなく、製品仕様や工程目的によって異なるという点です。各方式を単純に「定量できる／できない」で区分するのではなく、その工程で求められる吐出量や精度、再現性を満たせるかという観点から選定することが重要です。（定量塗布の基本的な考え方や、「定量」に求められる精度の捉え方については、「定量塗布とは？重要性・主な用途・安定した塗布を実現するポイント」で詳しく解説しています。

例えば、試作や条件検討、多品種少量生産ではシリンジ方式が適している場合もあれば、より高い繰り返し精度や長時間の安定性が求められる量産工程では、バルブ方式や容積計量方式が適している場合もあります。

特に微小量塗布や高粘度材料では、吐出方式の違いが塗布品質に大きく影響するため、必要な塗布量、液剤特性、生産タクト、連続運転時の安定性、メンテナンス性などを含めて総合的に検討することが重要です。

③ プロセス条件

さらに、実際の塗布工程ではプロセス条件の最適化も欠かせません。

圧力や吐出時間、温度管理、ノズル径、タクトタイムなどの条件によって、同じ設備であっても吐出結果は大きく変化します。

特に微小量塗布では、わずかな圧力変動や温度変化でも吐出量が変化する場合があります。例えば、夏場と冬場で材料温度が変化した結果、塗布量や塗布形状に差が生じるケースも見られます。

また、室温変化や材料残量、エア圧変動といった外乱要因も塗布安定性に影響を与えます。設備条件だけでなく、周辺環境を含めた工程管理を行うことで、安定した定量塗布につなげることができます。

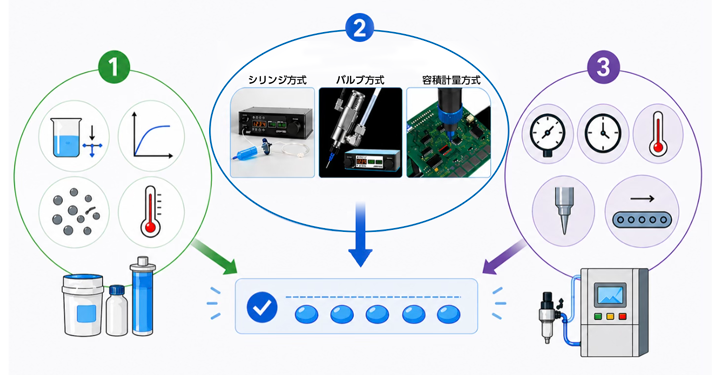

同じ設備を使用していても、材料・設備・条件のいずれかが変化すれば、吐出結果は変わります。

定量ディスペンサーの設定値が同じであっても、実際の吐出量が常に同じになるとは限りません。これは、吐出結果がディスペンサーの設定だけで決まるのではなく、液剤の状態や供給条件、周辺環境などの影響を受けるためです。例えば、液剤温度が変化すると粘度が変わり、同じ圧力・同じ吐出時間であっても吐出量が変化する場合があります。

また、シリンジ内の材料残量や供給圧、ノズルの状態、フィラーの沈降などによっても、時間の経過とともに吐出状態が変化することがあります。

定量塗布では単に「設定値を一定にする」のではなく、実際の吐出状態が安定しているかを確認しながら工程を管理することが重要です。

吐出量にばらつきが発生した場合、すぐにディスペンサー本体の問題と判断するのではなく、材料・供給・吐出条件・周辺環境を順番に確認することが重要です。

① 材料の状態を確認する

まず確認したいのが、液剤そのものの状態です。

• ・液剤温度が変化していないか
• ・粘度に変化がないか
• ・材料ロットが変更されていないか
• ・フィラーの沈降や材料の分離がないか
• ・気泡が混入していないか
• ・使用可能時間（ポットライフ）を超えていないか

特に温度による粘度変化は、吐出量の変動につながる代表的な要因のひとつです。

② 供給状態を確認する

次に、ディスペンサーへ液剤が安定して供給されているかを確認します。

• ・シリンジやタンク内の材料残量
• ・供給圧の変動
• ・配管内の気泡
• ・ホースや継手の状態
• ・材料供給の連続性

吐出部だけでなく、上流側の材料供給が安定しているかも重要な確認ポイントです。

③ ノズル・吐出部を確認する

ノズルの状態も吐出結果に影響します。

• ・ノズル先端に付着物がないか
• ・ノズル内部に詰まりがないか
• ・ノズル径が用途に適しているか
• ・ノズルとワークの距離が一定か

特に微量塗布では、わずかな付着や詰まりでも塗布形状に影響する場合があります。

④ 吐出条件を確認する

材料や設備に問題がない場合は、設定条件を確認します。

• ・吐出圧力
• ・吐出時間
• ・ノズル径
• ・塗布速度
• ・ワークとの距離
• ・材料温度

条件を変更する際は複数の項目を同時に変えるのではなく、どの条件が吐出結果に影響しているのかを確認しながら調整することが重要です。

定量塗布を評価する際は、設定した吐出量に近いかどうかだけでなく、繰り返し吐出したときのばらつきを見ることも重要です。例えば、10回吐出した平均値が目標値と一致していても、1回ごとの吐出量に大きなばらつきがあれば、安定した定量塗布とは言えません。

そのため実際の評価では、

• ・目標吐出量との差
• ・繰り返し吐出時のばらつき
• ・時間経過による変化
• ・始業時と連続運転後の変化

などを確認することが重要です。 特に量産工程では、瞬間的な精度だけではなく、一定時間連続運転した際にも安定した吐出を維持できるかという視点が必要です。

定量塗布精度は、単一の要因だけで決まるものではなく、「材料特性」「設備・吐出方式」「プロセス条件」の3つが相互に影響し合って決まります。

定量塗布を安定させるには、一つの要素だけを調整するのではなく、材料・設備・供給・塗布条件を工程全体として捉え、それぞれの状態を確認しながら最適化していくことが重要です。また、設定値だけを見るのではなく、実際の吐出量や繰り返し精度、時間経過による変化を確認し、安定した状態を継続して再現できるかという視点も欠かせません。

安定した定量塗布を実現するためには、用途や液剤に適した定量ディスペンサーを選ぶことと、安定した塗布条件をつくることの両方が重要です。

定量ディスペンサーには、シリンジ方式、バルブ方式、容積計量方式などさまざまな吐出方式があります。
定量塗布に求められる精度は工程によって異なるため、方式そのものを一律の精度で評価するのではなく、液剤特性、必要な吐出量、要求精度、生産条件などに応じて適した方式を選定することが重要です。

次回は、定量ディスペンサーの種類と選定ポイントについて、代表的な吐出方式の特徴や違いを比較しながら、用途や液剤に応じた選定の考え方を詳しく解説します。
