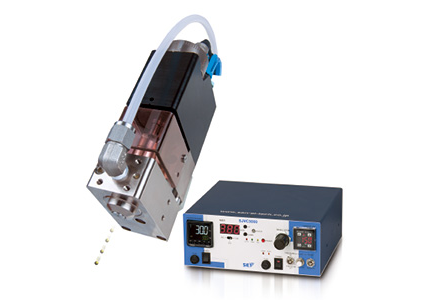

高速JETでグリスを定量塗布 グリス高精度非接触ディスペンサー G-DOT
高速JETでグリスを定量塗布
G-DOTは、高粘度のグリスを定量塗布する高速非接触ディスペンサーです。
自動車部品の溝、隙間部分にも、外部から飛散なくピンポイントで塗布が可能です。ワークとの距離が変動しても高さを調整する必要はありません。
- タクトタイムを大幅に短縮
- ペール缶をシステムにセット接続可能
- 高精度塗布で品質向上
- 高粘度グリス向けのJET 塗布設計（セッティング）機種
- シリンジ入り材料の搭載も可能（オプション）

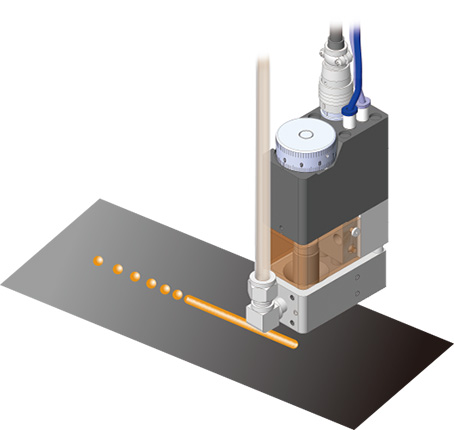

高粘度グリスを定量塗布
高粘度のグリスを定量非接触塗布するためにセッティングされたグリス専用JETディスペンサーです。
塗布量0.3μL/cm の微細なラインでも安定した塗布が行えます。

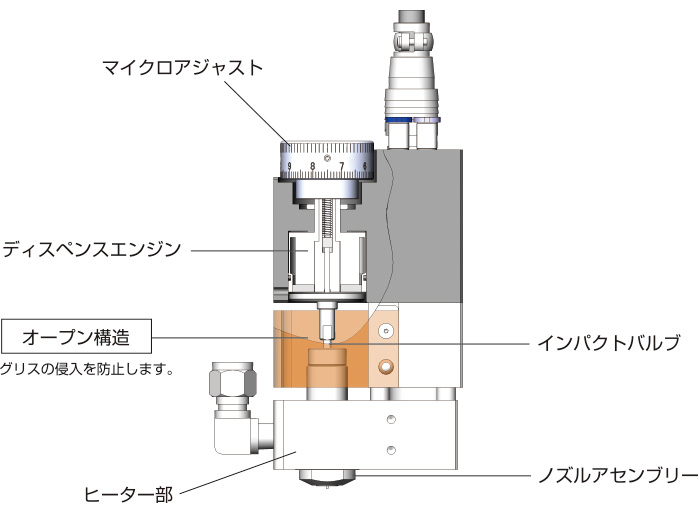

シンプル構造でメンテナンスも容易
部品点数の少ないシンプルストラクチャで分解洗浄も容易です。

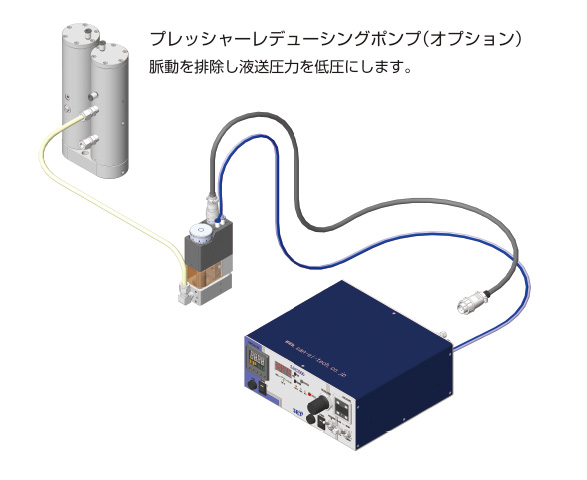

外部供給専用構造を採用
材料をシリンジに移し替えることなく、外部のペール缶やタンクから高圧圧送ポンプを使用してそのまま供給することが可能です。
用 途
軸受、ジョイント、インパネスイッチ類の摺動部品、ギア部品、電装部品等の組立作業に最適
製品仕様
|
ディスペンスバルブ |
ディスペンスコントローラー | ||
|---|---|---|---|
| 寸法 | 幅 | 37.0/td> | 250.0 mm |
| 高さ | 100.0 mm | 107.0 mm | |
| 奥行き | 136.0 mm | 220.0 mm | |
| 重量 | 630g | 5700g | |
| 電源 | 100VAC、50/60Hz | ||
| 消費電流 | 3A/AC100V | ||
| 供給グリス圧 | 最大1.2MPa | ||
| 吐出サイクル | 最大100Hz（但しオプションエンジンの場合300Hz） | ||
| ノズル ヒーター | 最大100℃まで加熱可能 | ||
| 設置環境 | 5℃～40℃（結露なきこと） | ||
| 吐出ノズル径（専用） | 0.11mm～0.91mm | ||
| I/O | Dsub15 ピンコネクター （Dsub25 ピンコネクター／外部時間制御） | ||
