安定した細幅塗布を実現するスプレーバルブ スプレーバルブ
SV92FL
ファインラインスプレーバルブ FineLineSpray SV92FL は、非接触スプレー 方式により、低速移動時でも安定した FineLine 塗布を可能にするバルブ ヘッドユニットです。
- 非接触スプレー方式による Fine Line 塗布
- 塗布ロボットが低速移動でも細い線引き塗布が可能
- 低粘度液剤に対して飛散を抑制したスプレー塗布が可能
- 省スペース設計のコンパクトバルブボディ
- 吐出流量の微細調整が可能
非接触スプレーで、 1mm以下のFine Line塗布
低速域でもにじみを抑えた安定したライン形成が可能
取付場所を選ばない、最小サイズのバルブボディ
既存装置や狭小スペースにも柔軟に組み込み可能

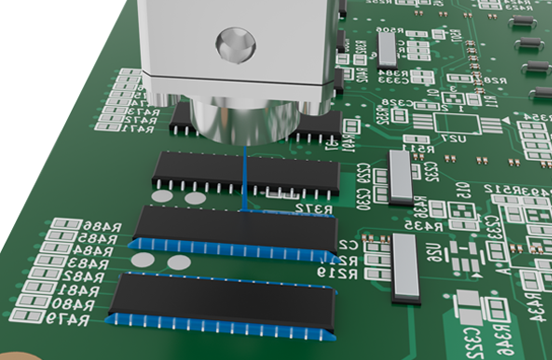

電子基板への Fine Line スプレー塗布
製品仕様
| 重量・サイズ | 接続 | 接液部材質 | 最大液圧 |
流量調整用 ストローク 調整機構 |
|
|---|---|---|---|---|---|
| ▼ SV92FL |
150g 21mm×57mm長(継手を除く) |
供給口：M5雌ねじ 取付穴：M3雌ねじ |
SUS303/FKM | 0.7MPa | 有り |
