| 01 | 安定した微小量塗布と超高速タクトを両立 |
|---|---|

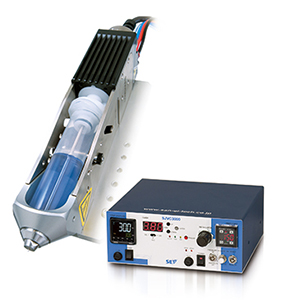

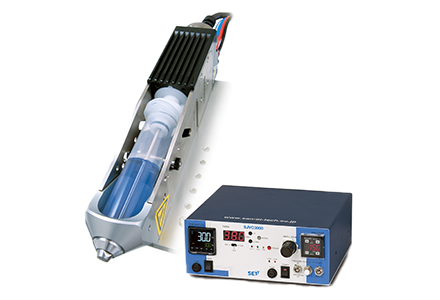

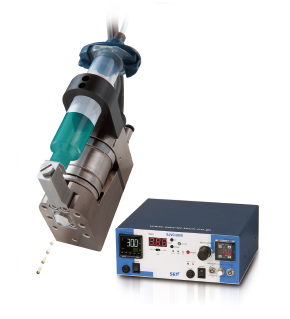

高速電磁制御式非接触ディスペンサー NOVADOT |

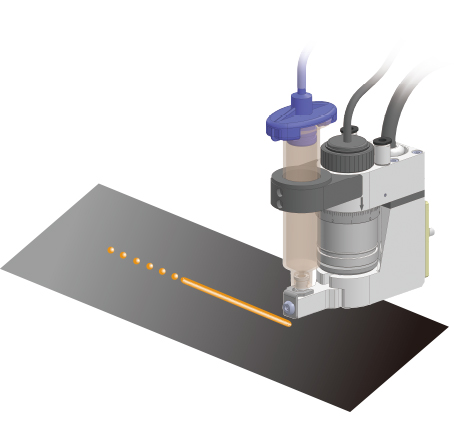

NOVADOT（ノバドット） はワークに接触せずに液剤を高精度に吐出する 「高速電磁制御式非接触ディスペンサー」です。 高出力コントローラーおよびディスペンスバルブの剛性アップにより 吐出性能が飛躍的に向上します。

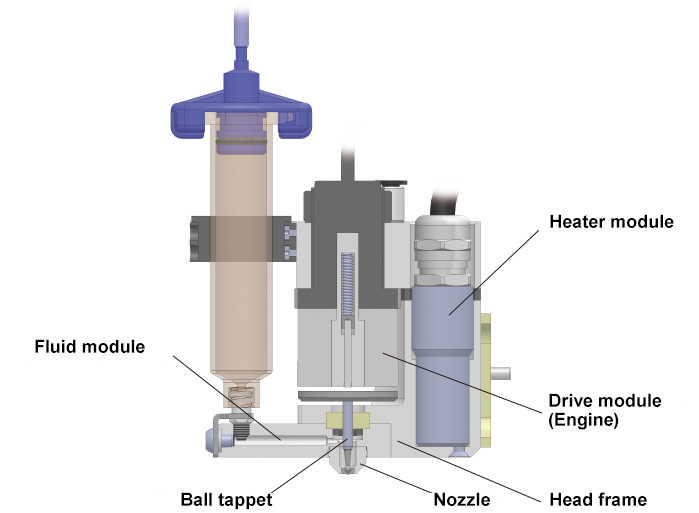

- 構造を刷新し、より簡単にセットアップ可能でシリンジ交換時の吐出再現性が向上
- 新設計のハイパワーエンジンにより吐出精度が向上
- エンジン冷却用エア回路を設け、連続吐出時の安定性が向上
- ノズルヒーターを内蔵し温調効率を改善
- オプショナルコントロールソケットを標準搭載し外部制御が可能
アプリケーション
| 精密機械 | 防湿絶縁剤のジェット塗布 他 |
| 電子部品 | メインシール剤の高速線引き塗布、液晶剤のジェットディスペンス、LCD及びCCDのシーリング（エポキシ/UV樹脂）、シルバーエポキシのジェットディ スペンス（ダイボンダー）、タンタルコンデンサへのシルバーペースト吐出、アルミ電解コンデンサのエポキシ封止、アルミ電解コンデンサのエポキシ封止、ア ンダーフィル 他 |
| 汎用製品 | バッドマーキングのジェットディスペンス、シリコーンオイルの潤滑塗布 他 |
| 医療機器 | 医療用注射針の固定 他 |
製品仕様
|
ディスペンスバルブ SJVH3000 |
ディスペンスコントローラー SJVC3000 |
||
|---|---|---|---|
| 寸法 | 幅 | 40.0 mm | 250.0 mm |
| 高さ | 244.0 mm | 107.0 mm | |
| 奥行き | 61.0 mm | 220.0 mm | |
| 重量 | 720g | 5700g | |
| 電源 | 100VAC、50/60Hz | ||
| 消費電流 | 3A/AC100V | ||
| 供給空気圧 | 最大0.6Ｍpa | ||
| 粘度範囲 | 1-50Pa・s (50kcps) | ||
| 吐出サイクル | 最大100Hz（但しオプションエンジンの場合300Hz） | ||
| ノズル ヒーター | 最大100℃まで加熱可能 | ||
| 設置環境 | 5℃～40℃（結露なきこと） | ||

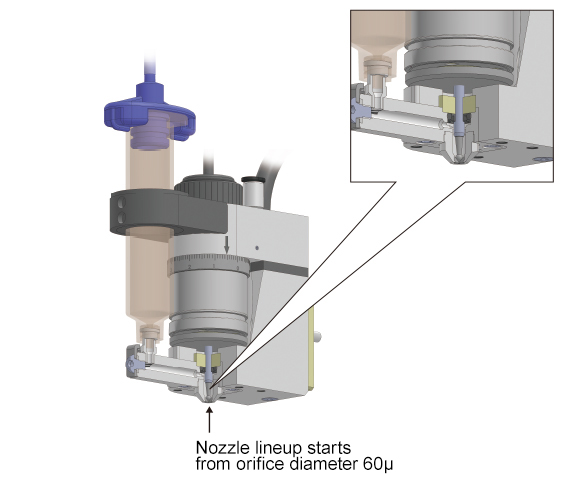

| 吐出ノズル径（専用） | 0.11mm ～0.91mm | ||
| 液剤シリンジ | 5,10,30cc（55ccオプション） | ||
| I/O | Dsub15ピンコネクター（Dsub25ピンコネクター／外部時間制御） | ||
