容積移送式高精度マイクロディスペンサー preeflow®

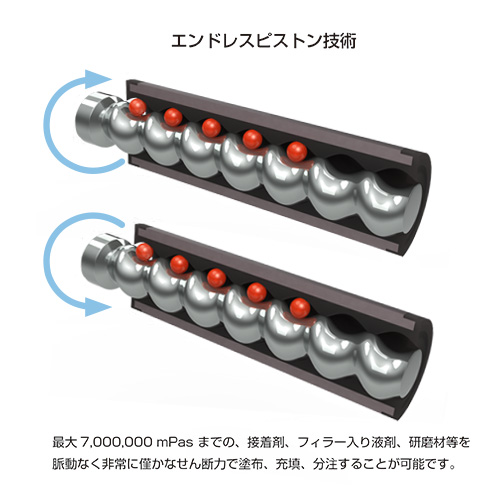

preeflow® 容積移送式マイクロディスペンサーは、ローター部がステーター内部で回転して液剤吐出するエンドレスピストン技術を駆使して脈動のない安定した塗布作業を実現します。吐出量は正確に一定量を比 例制御するので、簡単で迅速に高精度の塗布が行えます。 幅広い液剤の粘度範囲に適用し、液剤の形状や性質にストレスなく高精度に吐出することが可能です。 preeflow eco-PEN シリーズは卓上型液剤塗布ロボットに搭載して正確に位置決めされた安定塗布が 可能です。また、精密ノズルを使用してより微細に吐出します。

• preeflow® eco-PEN450/600/700 3D

  容積移送式高精度マイクロディスペンサーpreeflow® eco-PEN450/600/700 3Dは、低～高粘度の幅広い液剤を高精度に微少塗布することが可能です。ディスペンサーの本体はローター部とステーター部による完全シール構造で、制御されたローター部の回転によって材料特性に影響を与えることなく、高い気密性を保持したまま高精度に容積移送します。 また、サックバック機能により、液ダレを防止し清潔な作業環境を維持します。



  • 容積移送式で±1%の吐出精度を実現（1回転360°時）
  • 脈動の無い安定した連続吐出が可能
  • サックバック機能により優れた液切れ性
  • 吐出流量（ml/分、g/分）を設定可能
  アプリケーション

  専用コントローラーEC-200Kを使用することで、 点塗布・線塗布・ポッティングなどさまざまな塗布工程に適応します。

  オプティカルボンディング（SVR、UV材等）・接着（シリコン材等）・ダム／充填（熱硬化材、シリコン材等）・コンフォーマルコーティング・アンダーフィル（エポキシ材等）・グロブトップ（熱硬化剤等）・封⽌（シリコン材等）・微⼩量塗布（UV材等）

  【使用液剤】


  UV硬化型樹脂 嫌気性接着剤 熱硬化型樹脂 感圧接着剤 フィラー⼊り液剤 エポキシ（1液性・2液性） LED用樹脂 導電性ペースト ガソリン トルエン シール剤

  ⾹料 ソルダーペースト フラックス 銀ペースト 塗料、インク ポリウレタン グリス エポキシ樹脂 シリコーン 放熱グリス 蝋付ペースト

  プライマー 電解液 RTVゴム 工業用油 アセトン アルコール メチルエチルケルトン イソプロピルアルコール バイオ材料 化粧品および医薬品 試薬等など・・・



  主な特長	適用される業界
  ・脈動のない安定した吐出が可能	・エレクトロニクス実装
  ・最大粘度7,000,000 mPas までの液剤に対応	・SMD/SMT
  ・環境温度に影響を受けずに定量塗布	・半導体
  ・バルブ不使用	・メディカル
  ・研磨剤、せん断性の高い粒子入り材料等の塗布が難しい液剤に適用	・研究開発
  ・サックバック機能で液ダレや糸引きを防止	・光電池
  ・液剤の使用量を大幅軽減	・オプティクス、フォトニクス

  システム例

  低粘度液剤等の適用例	中、高粘度液剤等の適用例

  容積計量式高精度マイクロディスペンサーeco-PEN は、低粘度～高粘度の液剤塗布作業で非常に高度な正確性を 求められる用途に適用します。

  【適用】
  ・点塗布
  ・サイクル速度に合わせた流量レートの設定による線引き塗布
  ・封止


  製品仕様

  	eco-PEN450	eco-PEN600	eco-PEN700 3D
  外形寸法	W210 mm、29x29 mm、ø33 mm	W274 mm、34x34 mm、ø40 mm
  重量	約410g	約750g
  液剤供給口	G 1/8 管用平行めねじ	G 1/4 管用平行めねじ
  液剤吐出口	Oリング付ルアーロック式（特許）
  入力液圧※1	0〜0.6MPa
  最大吐出圧※2	1.6〜2.0MPa		0.8～1.0MPa
  接液部品	HD-POM/SUS
  ステーター材質	高分子ポリエチレン、VisChem
  固定シール	Oリング/ Viton (材料用)・NBR (ダスト用)		Oリング/ Viton
  モーター	DC18-24V（エンコーダー付き）
  動作環境	+10℃ 〜 +40℃（標準圧力 0.1MPa）
  最少吐出量	0.004ml	0.015ml	0.06ml
  吐出流量	0.5 〜 6.0ml/分	1.4 〜 16.0ml/分	5.3～60ml/分

  ※１　低粘度液剤の場合は、なるべく低い液圧でご使用下さい。
  ※２　最大吐出圧はご使用の液剤の粘性に従って増減します。
• preeflow® eco-PEN300

  超微少量吐出用容積移送式高精度マイクロディスペンサーpreeflow®eco-PEN300は、低～高粘度の幅広い液剤に適用し、最小0.001mlの超微少量を高精度に吐出することが可能です。
  液剤吐出部はローター部とステーター部により構成され、液剤特性に影響を与えることなく高い気密性を保持したまま連続して高精度に容積移送します。



  • 最小吐出量0.001ml、吐出流量0.12～1.48ml/分
  • 容積移送式で±1% の吐出精度を実現（1 回転360°時）
  • 脈動の無い安定した連続吐出が可能
  • サックバック機能により優れた液切れ性
  アプリケーション

  専用コントローラーEC-200Kを使用することで、 点塗布・線塗布・ポッティングなどさまざまな塗布工程に適応します。

  接着剤（RTVシリコン、エポキシ、UV剤等）、はんだペースト、レジスト、グリス、オイル


  製品仕様

  	eco-PEN300
  外形寸法	W206 mm、29 x 29 mm、ø 33 mm
  重量	約380g
  液剤供給口	G 1/8 管用平行めねじ
  液剤吐出口	Oリング付ルアーロック式（特許）
  入力液圧※1	0〜0.6MPa
  最大吐出圧※2	1.6〜2.0MPa
  接液部品	HD-POM/SUS
  ステーター材質	高分子ポリエチレン、VisChem（フッ素系ゴム）
  固定シール	Oリング/ Viton (材料用)・NBR (ダスト用)
  モーター	DC18-24V（エンコーダー付き）
  動作環境	+10℃ 〜 +40℃（標準圧力 0.1MPa）
  最少吐出量	0.001ml
  吐出流量	0.12 〜 1.48ml/分

  ※１　低粘度液剤の場合は、なるべく低い液圧でご使用下さい。
  ※２　最大吐出圧はご使用の液剤の粘性に従って増減します。
• eco-PEN シリーズ専用コントローラー　eco-CONTROL EC200-K

  eco-CONTROL EC200コントローラーは容積移送式高精度マイクロディスペンサーeco-PEN シリーズ専用コントローラーです。



  • マイクロプロセッサ制御方式を採用
  • アイコン表示によるマンマシンインターフェース
  • キャリブレーション機能により液剤に適した吐出流量設定が可能
  • SDカードを装着して24種類のプログラムを保存可能
  機能／プログラム


  • ・吐出量プログラム
  • ・ステディプログラム
  • ・タイマープログラム
  • ・ティーチング機能 (外部、ナビ)
  • ・吐出量設定はg またはmlで表示
  • ・吐出流量はml/分またはg/分で表示
  • ・設定/実際の圧力値はbar/psiで表示
  システム例

  低粘度液剤等の適用例	中、高粘度液剤等の適用例

  製品仕様

  	EC200-K
  外形寸法	H100×W240×D260mm
  重量	約1300g
  コントローラー入力電圧	DC24 V、ACアダプター付属
  ACアダプター入力電圧	100V〜240V/50/60 Hz（ユニバーサルアダプター ）
  出力定格	100VA/2.7A
